ERGO-Hefte

Ergo-Hefte

Das Heft ist nach ergonomischen Gesichtspunkten, gemass der Bahco Ergo-Richtlinien, entwickelt worden, um Muskelverspannungen und Krankheiten zu vermindern. Der Kern wird aus einem harten Polypropylen hergestellt, der mit einem thermoplastischen Elastomer uberzogen wird. Diese Kombination garantiert einen absolut rutschsicheren Halt. Das Heft hat eine vollkommen abgerundete Form, die sich der Hand perfekt anpasst. Ein sehr wichtiges Sicherheitsmerkmal ist, dass das Heft die Schultern der Feile vollstandig umschliesst. Verletzungen der Handinnenflachen und Finger werden so vermieden. Das Heft hat eine asymmetrische Form, um direkt zu erkenne, mit welcher Feilenseite man arbeitet, ausserdem besitzt es ein praktisches Aufhangeloch.

Bahco hat jetzt auch ein Feilensortiment komplett mit Heft fur die professionellen Anwernder - das Profi-Sortiment - mit der Tradition brechend, Feilen und Hefte separat kaufen zu mussen.

Sichere Technik - Ergonomische Handwerkzeuge [PDF:565kb]

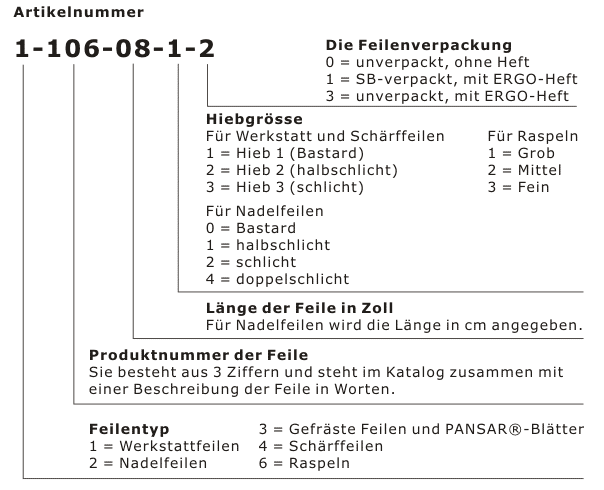

Struktur der Artikelnummer

Die Wichtigkeit der einfachen Idenfizierung von Bahco Feilen in Katalogen oder im Lager ist der Hauptgrund fur die Bahco Artikelnummer. Der logisch aufgebaute Code enthalt dabei Informationen in jedem Abschnitt.

Die Mehrheit der Bahco Feilen entspricht der unten beschriebenen Artikelnummer Struktur. Das Beispiel beschreibt eine mnittelgrosse Ansatzfeile in 8 Zoll mit öberg Cut.

Struktur der Artikelnummer

Bahco Feilen

Die Wahl der geeigneten Feile wird durch Form, Grösse und Werkstoff des Werkstücks sowie durch die gewünschte Oberflächenbeschaffenheit bestimmt. Auf den folgenden Informationen finden Sie ausführliche Angaben über die Anwendungsgebiete der einzelnen Feilen.

Handfeilen werden in vier Hauptgruppen eingeteilt: Werkstattfeilen, Nadelfeilen, Schärffeilen und gefräste Feilen (inklusive PANSERR®-Blätter für die Karosseriebearbeitung). Das Bahco Feilensortiment deckt allle diese Anwendungsgebiete ab und erfüllt mehr als nationale und internationale Normen.

Type/Form

Feilenform

Die verschiedenen Bezeichnungen von Feilen variieren je nach ihrer Form oder Anwendung. Die gängigsten Bezeichnungen sind Ansatz-, Flach, Rund, Halbrund-, Dreikant-, Vierkant-, Messer- und Schwertfeile.

Länge

Feilenlänge

Das Sortiment von Bahco enthält Feilen von 4" (100mm) bis 14" (350mm), je nach Feilentyp. Welche Feilenlänge am besten geeignet ist, hängt völlig von der jeweiligen Arbeit ab. Die Feilenlänge wird immer ohne Angelangegeben, mit Ausnahme der Nadelfeilen, hier beinhaltet die Feilenlänge auch die Angel.

Zahntype und Werkstoff

Zahntype

Die Zahnung einer Feile kann sich in Vielen Dingen unterscheiden. Der Hieb ist auf den Arbeitsvorgang, den zu bearbeitenden Werkstoff, die gewünschte Zerspanungsleistung und die Oberflächengüte abzustimmen. Die gängisten Hiebarten sind: Einhieb, Doppelhieb, öberg Cut, Diagonalhieb, PANSER® und Raspelhieb.

Bei allen gehauenen Werkstatt-, Präzisions- und Schärffeilen wird die Hiebgrösse in ganzen Zähnen pro cm entlang der Längsachse der Feile angegeben. Die gebräuchlichsten Hiebarten sind Hieb 1 (Bastard), Hieb 2 (halbschlicht), und Hieb 3 (schlicht).

Als Hauptregel gilt: Je gröber der Hieb gewählt wird, desto mehr Werkstoff wird abgetragen. Falls das Werkstück dagegen eine feine Oberfläche erhalten soll, muss eine Feile mit feinem Hieb gewählt werden.

Bei Diagonal-, PANSER®- und gefrästen Feilen wird der Hieb in ganzen Zähnen pro Zoll(") angegeben. Bei Raspeln bedeutet die Hiebgrösse die Anzahl der Zahnspitzen pro cm².

Feilenwahl nacht dem Anwendungsgebiet
Einhieb Doppelhieb öberg Cut Diagonal Gefräst, Panser Raspel
Bastard Halbschlicht Schlicht
Schlichten
Schärfen
Beste Gute Beste Gute Gute
Entgraten
Kantenbearbeitung
Beste Gute Beste Beste Gute Gute Gute
Schruppen
Abtragen von Material
Beste Beste Beste Beste
Feilenwahl nach dem Werkstoff
Einhieb Doppelhieb öberg Cut Diagonal Gefräst, Panser Raspel
Bastard Halbschlicht Schlicht
Hochlegierter Stahl Beste Gute Beste Beste Gute Beste
Weicher Stahl Beste Beste Beste Beste Beste Beste Beste
Gusseisen Beste Beste Gute Beste Beste
Messing, Bronze Beste Beste Gute Beste Beste Beste
Aluminium Gute Beste Beste
Holz und harte Kunststoffe Gute Gute Beste Beste
  • Beste = Beste Wahl, wird empfohlen.
  • Gute = Gute Wahl, anwendbar.

Wahl von Dreikantfeilen für verschiedene Sägetypen

Zahnteilung

Wenn man eine Säge zu schärfen hat, muss man bedenken, dass gehärtete Zahnspritzen nicht gefeilt werden können. Sägen sind mit einer möglichst langen Feile zu schärfen, damit die Arbeit ruhig und effektiv ausgefährt werden kann. Bei der Feilenwahl ist es wichtig, die Zahnteilung der Säge zu kennen. Die Teilung wird meistens in ganzen Zähnen pro Zoll angegeben.

Anzahl ganzer Zähne pro Zoll

Zähnezahl pro Zoll nach der Skizze = 5 Zähne pro Zoll.

Dreikantefeilen

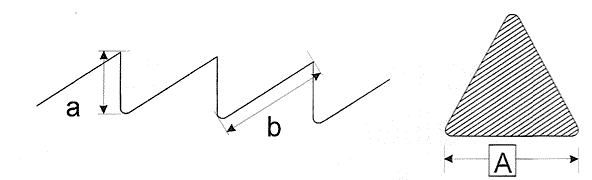

Bei der Wahl von Dreikantenfeilen für Sägen mit Universal- und Längsschnitzahnung, vor allem für Bandsägen, gilt folgende Regel:

A>a+b

übersichttabelle über Sägefeilen

Handsägen mit Universal- und Winkelzahnung

Handsägen mit Universal- und Winkelzahnung

Zähne/Zoll Feilentype Nr./Länge
183 186 187 188 189
2 1/2 10"
3 8"
3 1/2 7"
4 6" 8"
4 1/2 5" 8"
5 5" 7"
6 4" 6" 7"
7 5" 6" 8"
8 5" 5" 6" 7"
9 4" 5" 6" 6"
10 4" 5"
11 5"
12, 13 4"
14, 15 4"

Bandsägeblätter

Bandsägeblätter

Zähne/Zoll Kanten-radius Feilentype Nr./Länge
192 202 203 204
2 1/2 1.4 8 1/2"
3 1.3 8" 8 1/2"
3 1/2 1.2 7"
4 1.1 6"
4 1/2 1.0 5"
5 0.7 8 1/2"

Sägen mit Dreieckzahnung

Sägen mit Dreieckzahnung

Zähne/Zoll Feilentype Nr./Länge
3 1/2-4 8" Doppelte Sägefeile 270
4 1/2-5 5" Doppelte Sägefeile 270 oder 6" Doppelte Sägefeile Wasa® 272, 273
5 1/2-8 5" oder 6" Doppelte Sägefeile Wasa® 272, 273

Übersichttabelle über flache Schärffeilen

flache Schärffeilen sind in erster Linie zum Schärfen von Sägeblättern aus Stahl vorgesehen. Sie sind susserdem sehr gut für den Einsatz als Werkstattfeilen und Schärffeilen für verschiedene Schneidwerkzeuge. Als Werkstattfeilen sind sie ideal für alle Arbeitsgänge geeignet, bei denen hohe Anforderfungen an die Oberflächengüte gestellt werden.

übersicht über flache Schärffeilen
Feilenquerschnitt Feile Nr. Anwendung
Flachfeilen mit 1 runden Kante und 1 geraden Kante
Flachfeilen mit 1 runden Kante und 1 geraden Kante
138, 144 Schärffeilen, in erster Linie zum Schärfen von Sägeblättern verschiedener Art vorgesehen. Die Feilen eignen sich auch zum Putzen und Entgraten von gedrehten Werkstücken sowie für Spanabnahme und ziehendes Feilen.
Flachfeilen mit 2 runden Kanten
Flachfeilen mit 2 runden Kanten
140 Speziell Für Kreis- und Bandsägeblätter sowie für Block- und Gattersägeblätter mit feinerer Zahnung entwickelte Feilen. Die Feilen werden auch zum Ausrunden des Zahngrundes benutzt.
Flachfeilen mit 2 geraden Kanten
Flachfeilen mit 2 geraden Kanten
142 Universal-Feile zum Schärfen von Werkzeugen aller Art. Kann auch zum ziehenden Feilen und zum Entgraten von Kanten sowie für Putz- und Entgratarbeiten auf Drehmaschinen benutzt werden.

Kreis- und Waldsägen

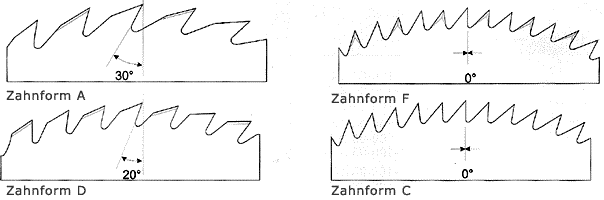

Zahnform

Zahnform A und D
Zahnteilung mm Feilenlänge Zoll Feilenlänge mm
39-44 14 350
32-38 12 300
26-31 10 250
21-25 8 200
17.20 6 150
Zahnform F und C
Zahnteilung mm Feilenlänge Zoll Feilenlänge mm
26-31 14 350
21-25 12 300
17-20 10 250
13-16 8 200
10-12 6 150

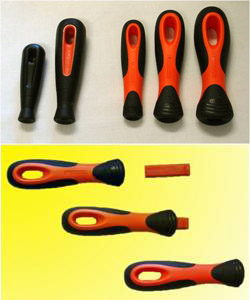

Die neuen Bahco Feilenhefte

Neuen Feilenhefte

  • Neues ergonomisches Design
  • 3 verschiedene Griffgrössen
  • Sicherheit und Komfort

Produkt Informationen

Produkt Informationen

  • 3 verschiedene Formen und Grössen (klein, mittel und gross)
  • 2 Komponenten-Griff: Kern (orange) aus Polypropylen [PP], der mit thermoplastischen Elastomer [TPE] überzogen ist

Überblick Sortiment

Sortiment Feilenhefte(lose)
Artikelnummer Beschreibung
9-484-3.2-1P Kunststoffheft
9-484-5.2-1P Kunststoffheft
9-485-06-1P Ergo Heft für flache Feilen
9-485-09-1P Ergo Heft für flache Feilen
9-485-13-1P Ergo Heft für flache Feilen
9-486-04-1P Ergo Heft für Profilfeilen
9-486-05-1P Ergo Heft für Profilfeilen
9-486-07-1P Ergo Heft für Profilfeilen
9-486-C-1P Ergo Heft für runde und flache Kettensägefeilen

Griffe

Einziger Anbieter von 3 Griffgrössen. Komplettes Sortiment von 2 Komponenten Griffen von 4" bis 14".

  • Neues ergonomisches modernes Design, rechtlich geschutzt.
  • Verbesserte Oberflächenbeschaffenheit. Angenehmer und abrutschsicherer Griff.
  • Symmetrischer Griff, beide Seiten der Feile können eingesetzt werden.
  • Das heft umschliesst die Schultern der Feile vollständig. Verletzungen der Handinnenflächen und Finger werden so vermieden.
